AFMプローブ »

AR10-NCHR

注文コード / 見積もり依頼を見る*

数量

AR10-NCHR-10 10 AFM プローブボックス

275,600 275,600 円

数量値引きが適応されています [?]

AR10-NCHR-20 20 AFM プローブボックス

491,200 491,200 円

ボリュームディスカウントは60,000 円または 10.9%

AR10-NCHR-50 50 AFM プローブボックス

1,080,500 1,080,500 円

ボリュームディスカウントは297,500 円または 21.6%

AR10-NCHR-W 370 AFM プローブボックス

5,439,300 5,439,300 円

ボリュームディスカウントは4,757,900 円または 46.7%

入手可能製品: 一部在庫あり工場取り寄せの場合は通常10営業日でのお届け

表示価格は税抜き価格です

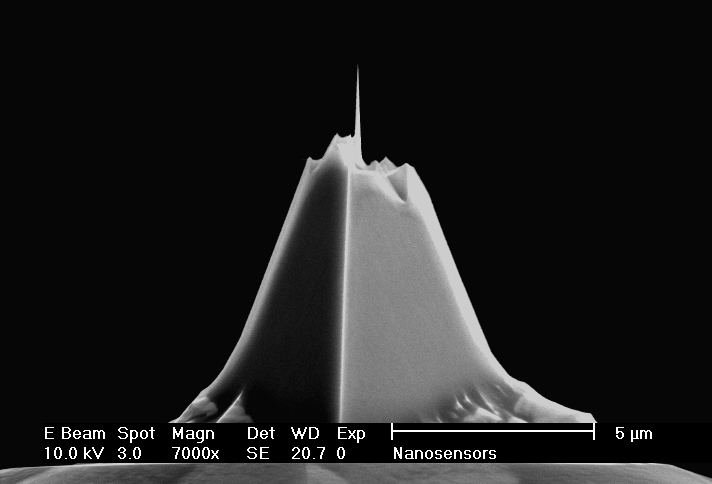

AR10 高アスペクト比 AFM探針のSEMイメージ　拡大

AR10 高アスペクト比 AFM探針のSEMイメージ

AR10-NCHR

Name: AR10-NCHR-10 高アスペクトタッピングモードAFMプローブ
Brand: NANOSENSORS
SKU: AR10-NCHR-10
Price: 275600 JPY
Availability: InStock

高アスペクトタッピングモードAFMプローブ

製造メーカー: NANOSENSORS

コーティング: 反射アルミコート
AFMティップ形状: 高アスペクト比

AFM カンチレバー

F 330 kHz

C 42 N/m

L 125 µm

*公称値

アプリケーション

高アスペクト比 (HAR) AFMプローブ

適切なAFMパラメータ設定の目安

NANOSENSORS™ AR10-NCHR AFM ティップはノンコンタクトモード・タッピングモード用に設計されました。このプローブタイプは高い測定安定性と優れた感度、高速測定機能を併せ持っています。

90度に近い側壁の測定を行うアプリケーション向けにNANOSENSORS™ がティップを特別に設計しました。FIB (Focused Ion Beam)でシリコンティップ先端をアスペクト比10:1を超える角度で削りました。先端を削って高アスペクトの針を作る作業により、高い横方向のスチフネスと硬いティップが作られます。

ユニークな特長:

高アスペクトティップ部分の長さ > 1.5µm
先端 1.5µmの典型的なアスペクト比 12:1 (カンチレバー方向に沿って横から見たとき)
小さい先端曲率
モノリシックティップ
静電気の影響を抑える高ドープシリコン
高精度測定を可能にする高いメカニカルQ値

この製品にはホルダーチップの背面にアライメント溝があります

反射コートは約30 nm厚のアルミニウムで、カンチレバーのディテクタ側に製膜されています。レーザーの反射を約2.5倍高め、カンチレバーにおける光学干渉を防ぎます。ストレスを抑えたコーティングであるため、製膜による歪みはカンチレバー全長の2％以内です。

AFM ティップ:

形: 高アスペクト比

ハーフコーンアングル: 高アスペクト比形状1.5µm部分 < 2.8°以下(典型値)

AFM カンチレバー:

形: ビーム

ばね定数: 42 N/m (10 - 130 N/m)*

共振周波数: 330 kHz (204 - 497 kHz)*

長さ: 125 µm (115 - 135 µm)*

幅: 30 µm (22.5 - 37.5 µm)*

厚さ: 4 µm ( 3 - 5 µm)*

* 保証レンジ
