AFMプローブ »

XNC12/Cr-Au

注文コード / 見積もり依頼を見る*

数量

XNC12/Cr-Au-10 10 AFM プローブボックス

46,000 46,000 円

数量値引きが適応されています [?]

XNC12/Cr-Au-35 35 AFM プローブボックス

145,000 145,000 円

ボリュームディスカウントは16,000 円または 9.9%

XNC12/Cr-Au-70 70 AFM プローブボックス

250,000 250,000 円

ボリュームディスカウントは72,000 円または 22.4%

入手可能製品: 一部在庫あり工場取り寄せの場合は通常10営業日でのお届け

表示価格は税抜き価格です

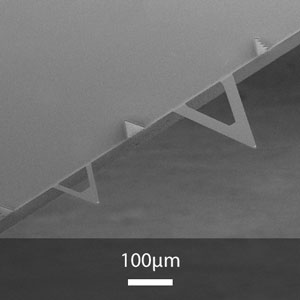

2本の窒化シリコン製コンタクトモードカンチレバーを備えたMikroMasch AFMプローブ

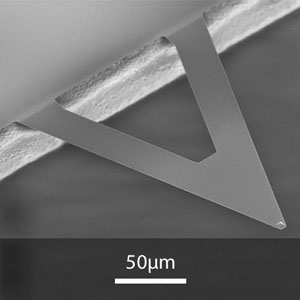

2本の窒化シリコン製コンタクトモードカンチレバーを備えたMikroMasch AFMプローブの探針

2本のレバーを備えた MikroMasch　XNCシリーズ AFMプローブ

XNC12/Cr-Au

Name: XNC12/Cr-Au-10 チップの片側に2本ずつ金コート窒化シリコンカンチレバーを持つAFMプローブ
Brand: MikroMasch
SKU: XNC12/Cr-Au-10
Price: 46000 JPY
Availability: InStock

チップの片側に2本ずつ金コート窒化シリコンカンチレバーを持つAFMプローブ

製造メーカー: MikroMasch

コーティング: 両面金コート
AFMティップ形状: ピラミッド

このプローブにはカンチレバーが 2つあります。

F 17 kHz

C 0.08 N/m

L 200 µm

F 67 kHz

C 0.32 N/m

L 100 µm

*公称値

アプリケーション

適切なAFMパラメータ設定の目安

XNC12シリーズのプローブは、ガラスホルダーチップの片側に、2本の窒化シリコンカンチレバーがついており、コンタクトモードアプリケーションに使用できます。

カンチレバーのティップ側に35nm 、ディテクタ側に70nmの金とクロムをコーティングし、導電性があり化学的に不活性です。先端の曲率半径は約30nm、コーティングの影響によりカンチレバーが2度以内の湾曲を持つ場合があります。

クロム-金コーティングは、金薄膜と金の密着性を向上させるクロム下地膜で構成されています。カンチレバー背面に厚さ70nm、ティップ側に厚さ35nm製膜しています。

AFM ティップ:

形: ピラミッド

高さ: 3.5 µm

コーンアングル: 40°

半径: < 10 nm

2つ AFM カンチレバー:

カンチレバー A

形: トライアングル

ばね定数: 0.08 N/m

共振周波数: 17 kHz

長さ: 200 µm (190 - 210 µm)*

幅: 28 µm (23 - 33 µm)*

厚さ: 500 nm ( 425 - 575 nm)*

カンチレバー B

形: トライアングル

ばね定数: 0.32 N/m

共振周波数: 67 kHz

長さ: 100 µm (90 - 110 µm)*

幅: 13.5 µm (8.5 - 18.5 µm)*

厚さ: 500 nm ( 425 - 575 nm)*
