AFMプローブ »

4XC-GG

注文コード / 見積もり依頼を見る*

数量

4XC-GG-10 10 AFM プローブボックス

55,000 55,000 円

数量値引きが適応されています [?]

4XC-GG-24 24 AFM プローブボックス

125,000 125,000 円

ボリュームディスカウントは7,000 円または 5.3%

4XC-GG-50 50 AFM プローブボックス

215,000 215,000 円

ボリュームディスカウントは60,000 円または 21.8%

4XC-GG-100 100 AFM プローブボックス

365,000 365,000 円

ボリュームディスカウントは185,000 円または 33.6%

入手可能製品: 一部在庫あり工場取り寄せの場合は通常10営業日でのお届け

表示価格は税抜き価格です

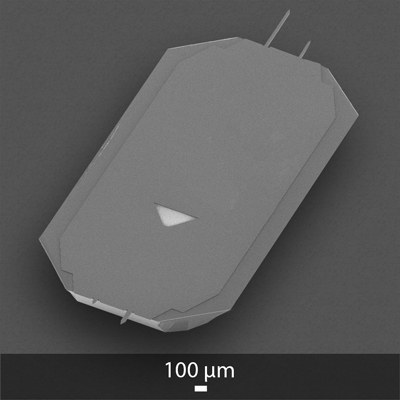

カンチレバーと探針を４本持つOPUS 4XC AFMプローブのSEMイメージ

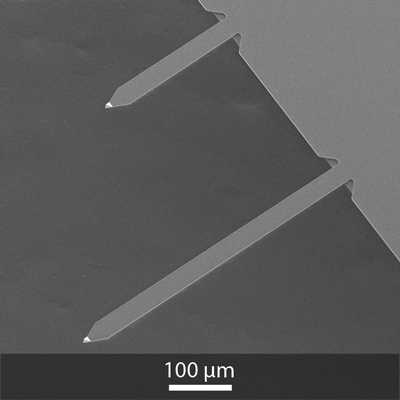

OPUS 4XC AFM プローブのロングカンチレバーを横から見たSEMイメージ

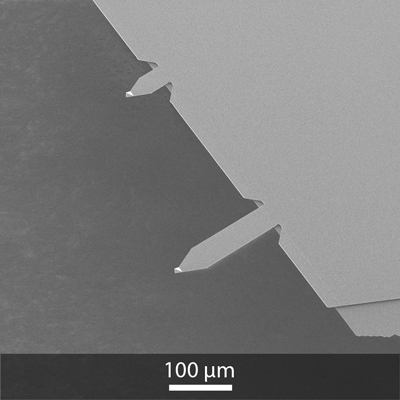

OPUS 4XC AFM プローブのショートカンチレバーを横から見たSEMイメージ

Opus 160ACAFMプローブの側面からのSEMイメージ

OPUS金コートAFM 探針のSEMイメージ

4XC-GG

Name: 4XC-GG-10 ティップをカンチレバー末端に配置した 金コートAFMプローブ 4プローブ
Brand: OPUS by MikroMasch
SKU: 4XC-GG-10
Price: 55000 JPY
Availability: InStock

ティップをカンチレバー末端に配置した　金コートAFMプローブ　4プローブ

製造メーカー: OPUS by MikroMasch

コーティング: 両面金コート
AFMティップ形状: ティップビュー

このプローブにはカンチレバーが 4あります。

F 17 kHz

C 0.3 N/m

L 500 µm

F 75 kHz

C 2.5 N/m

L 240 µm

F 150 kHz

C 9 N/m

L 175 µm

F 1200 kHz

C 100 N/m

L 65 µm

*公称値

アプリケーション

適切なAFMパラメータ設定の目安

4XCシリーズは様々な測定に使用できる4種のプローブが、ティップの両側に2本ずつ取り付けられています。:

500DC - コンタクトモードカンチレバー

240AC - ソフトサンプル測定用ソフト ACモードカンチレバー

200AC - スタンダードACモードカンチレバー

65AC - 高速測定用高周波数カンチレバー

バイオアプリケーションには、ティップ修飾などにも使用できる金コートバージョンが適しています。全体に金コートがされていますので、大気中、液中、アグレッシブな化学溶媒中で高くかつ安定したレーザーディフレクションを行うだけでなく、化学的に不活性で、導電性を持ちます。三角錘形のティップがカンチレバーの末端に配置されていますので、関心領域への位置合わせも容易です。

カンチレバー両面に厚さ70nmで金薄膜がコーティングされています

AFM ティップ:

形: ティップビュー

高さ: 14 µm (12 - 16 µm)*

セットバック: 0 µm

半径: < 30 nm

ハーフコーンアングル: ティップ前部0°、後部35°　側面 9°以下

4 AFM カンチレバー:

コンタクトモードカンチレバー

形: ビーム

ばね定数: 0.3 N/m (0.1 - 0.6 N/m)*

共振周波数: 17 kHz (11 - 22 kHz)*

長さ: 500 µm (485 - 515 µm)*

幅: 30 µm (28 - 32 µm)*

厚さ: 3 µm ( 2.5 - 3.5 µm)*

ソフトACモードカンチレバー

形: ビーム

ばね定数: 2.5 N/m (0.75 - 5.3 N/m)*

共振周波数: 75 kHz (50 - 100 kHz)*

長さ: 240 µm (225 - 255 µm)*

幅: 30 µm (28 - 32 µm)*

厚さ: 3 µm ( 2.5 - 3.5 µm)*

スタンダードACモードカンチレバー

形: ビーム

ばね定数: 9 N/m (2.8 - 21 N/m)*

共振周波数: 150 kHz (100 - 200 kHz)*

長さ: 175 µm (160 - 190 µm)*

幅: 40 µm (38 - 42 µm)*

厚さ: 3 µm ( 2.5 - 3.5 µm)*

高周波ACモードカンチレバー

形: ビーム

ばね定数: 100 N/m (35 - 215 N/m)*

共振周波数: 1200 kHz (650 - 1850 kHz)*

長さ: 65 µm (50 - 80 µm)*

幅: 31 µm (29 - 33 µm)*

厚さ: 3 µm ( 2.5 - 3.5 µm)*

* 典型レンジ

4XC-GG

ティップをカンチレバー末端に配置した 金コートAFMプローブ 4プローブ

製造メーカー: OPUS by MikroMasch

ティップをカンチレバー末端に配置した　金コートAFMプローブ　4プローブ
